1 典型火災案例
火災時間：

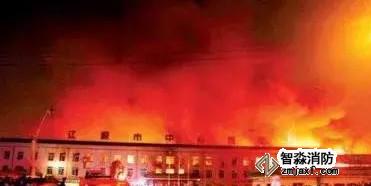

2005年12月15日16時30分左右 火災地點：吉林省遼源市中心醫院 過火面 積;5000平方米 傷亡情況：火災造成38人死亡，138人受傷 火災原因：電氣火災（醫院配 電室內電纜短路引燃可燃物） 事件追責：遼源市中心醫院院長王紹文等13名被告人分別以 犯重大責任事故罪，生產、銷售不符合安全標準的產品罪等被判處1年至7年不等的有期徒刑。
2 相關政策文件
2017年10月10日，《關于全面推進“智慧消防、智慧用電”建設的指導意見》（公消[2017]297號）發 布意見要求，2018年底，地級以上城市建成消防物聯網遠程監控系統，目前已經建成消防物聯網 系統的城市，在2018年底，70%以上的火災高危單位和設有自動消防設施的高層建筑接入系統。
4 電氣火災監控系統要求
隨著信息技術的高速發展，物聯網已經在智能電網、智能交通、智能物流、智能醫療、智能家居等諸多領域均已有廣泛而成熟的應用，為智慧用電的建設提供了寶貴的借鑒經驗。傳統監管方式下消防設備出現故障不能立即發現，發現之后維護狀態監督困難，消防設備種類數量繁多，人工巡檢效率低下，為火災的發生留下了較大的安全隱患。智慧用電通過物聯網技術可以實現消防設備運行狀態實時掌握，設備預警、報警自動上報并推送給維護人員，報警設備信息 統計及查詢，設備狀態報表生成等功能。做到由事發報警到事前預警的質的改變。
智慧用電系統設備從業主單位實際需求出發，形成一套行之有效的場所用配電集中監控和管理平臺，實現隨時隨地對用電安全的透明化監控管理，采集相關數據，及時發現漏電、過載、線纜溫度異常、線路老化等故障隱患，當被保護電氣線路中的被探測參數超過報警設定值時，能發出報警信號、控制信號并能顯示報警部位的系統。運用大數據、云平臺對用電、配電情況進行分析匯總，最終實現降低電氣安全事故頻率，提升單位電氣安全及能效管理效率。真正做到“智慧、安全”用電。
二、技術要求
1、系統基本組成
1）硬件（前端終端報警設備）等；
2）軟件（云平臺數據庫、pc端綜合管理平臺系統、手機app終端軟件）等；
3）預警報警功能
4）設備管理功能；
5）統計分析功能；
2、 硬件預警端
組合式電氣火災監控探測器
技術要求：
★探測器須滿足GB14287.2-2014 《剩余電流式電氣火災監控探測器》和GB14287.3-2014 《測溫式電氣火災監控探測器》的標準要求。
★探測器應能同時探測1路剩余電流、4路溫度、3相電流、3相電壓等參數值功能，且產品可靠性高，抗干擾好。
★探測器應支持相/線電壓、電流、有功/無功/視在功率、功率因數、頻率、雙向電能計量、需量、2~31次諧波的采集及計算。
★電壓、電流精度±0.5%，有功電能精度1級。
★探測器及配電應能滿足不停電安裝要求，且不得破壞原有回路斷路器、一次線纜。
探測器剩余電流精度不得低于±1%，測量值范圍不得低于20~2000mA，報警值范圍不小于20~2000mA，可調步長應為1mA及以下。并支持剩余電流預警、報警兩級設置。
★探測器溫度精度不得低于±1℃，測量值范圍不得低于0~200℃，報警值范圍不小于45～140℃，可調步長應為1℃及以下。并支持溫度預警、報警兩級設置。
★探測器應支持電流保護功能，可根據現場需要設置電流保護投退、報警定值以及報警延時等參數。并支持溫度預警、報警兩級設置。
★探測器應支持電壓保護功能，支持過壓、欠壓、缺相和不平衡報警功能，可根據現場需要設置保護投退、報警定值以及報警延時等參數。
探測器應支持自檢功能，當裝置運行異常、元器件故障、溫度探頭和剩余電流互感器連接異常（短路或斷路）時，應上報相應告警信息。
★探測器應具備事件順序記錄功能，將報警事件、故障事件、裝置斷電、開關量變位、參數修改按時間順序進行記錄，時間分辨率宜達到1ms，探測器應能記錄最近100條事件。
探測器應具備數據凍結功能，包括日凍結和月凍結，可對電能、需量數據進行凍結并記錄凍結時間。
探測器的剩余電流計算方法，應至少包括全波真有效值算法和基波算法兩種，滿足現場不同特點用電回路的需求。
★探測器應至少支持2路開關量輸入和2路開關量輸出（可驅動脫扣分離器及有線煙感接入）。
探測器應具備本地聲光報警及顯示功能，方便現場查看運行信息。探測器的本地聲音報警應可以設置為持續報警、斷續報警和無報警聲，并支持現場消音功能，方便根據現場實際情況選擇。
★探測器應具備至少1路GPRS或NB-IoT接口，應至少同時支持Modbus協議和任意一種主動上送協議（主動上送協議：定時上送采集量，當有報警時立即上傳）。探測器應另外配置1路RS-485接口。不需要為了RS-485設備單獨另配無線模塊，減少投資以及故障機率。
★探測器應支持DTU功能，方便現場其他RS-485設備通過本探測器將數據上送至云平臺。
探測器的工作電源范圍應在AC 220V±10%，安裝方式便捷。
★探測器應具備國內知名保險公司的產品責任險保險單。
電流互感器
產品要求
開合式電流互感器。
★可根據現場回路電流大小選擇不同規格互感器，規格宜分為100A、200A、400A、800A。
★額定電流IN：40mA
介電強度：一次繞組與二次繞組間可以承受2.5kV的工頻電壓，歷時1min，無擊穿或閃絡現象，漏電流<1mA
絕緣電阻：一次繞組與二次繞組之間，用500V的開路電壓進行測試，絕緣電阻不小于1000兆歐。
剩余電流互感器
產品要求
開合式剩余電流互感器，可根據現場回路電流大小選擇不同規格互感器。
過載倍數：2倍。
介電強度：一次繞組與二次繞組間可以承受3kV的工頻電壓，歷時1min，無擊穿或閃絡現象，漏電流<2mA
絕緣電阻：一次繞組與二次繞組之間，用500V的開路電壓進行測試，絕緣電阻不小于500兆歐。
溫度傳感器
產品要求
支持在電纜接頭、端子、重點發熱部件等部位接觸式安裝。
介電強度：可以承受2.5kV的工頻電壓，歷時1min，無擊穿或閃絡現象，漏電流<1mA。
絕緣電阻：用500V的開路電壓進行測試，絕緣電阻不小于100兆歐。
其他性能指標：
A電流精度±0.5%
B剩余電流測量范圍20mA～2000mA
C剩余電流精度±1%
D溫度測量范圍0℃~200℃
E溫度精度±1℃
F額定電源輸入220VAC
G電壓測量范圍90V~1.2Un
H安裝方式導軌式
三、軟件預警端
智慧用電系統平臺應能管理硬件端設備，包括終端設備的運行狀態、故障信息、地址及位置分布信等；
智慧用電系統可遠程在線對監控終端進行管理：對監控終端進行設置參數、讀取參數和軟件升級等操作。
智慧用電系統操作權限：用戶具有可靠有效的分級管理權限規定，系統平臺、app、web端應具備獨立賬號，且可以設置不同的監管服務管理權限，可按不同的權限查詢或配置相關數據，便于分級監控管理。
智慧用電系統平臺應能對事件的處理結果上傳。
預警等級劃分：將各類電氣安全監測結果按國家標準或云平臺數據進行分類，有行之有效的預警監控方法，可對故障隱患等級進行劃分；
日志分析功能：平臺應能實時記錄電流、電壓、溫度等各類監控數據正常、異常的數值，依托大數據平臺自動生成各類日志報表，并在需要時就記錄結果進行分析評價；
手機app功能：可同步接受預警終端、平臺系統的報警信息，實時查看推送的信息，有基礎的功能性模塊：如數據實時顯示監測、接收預警信息、處理故障信息、設備地圖等；
云端存儲功能：系統能將電氣安全隱患的報警處理、隱患排查、電氣信息等錄入云平臺管理，所有數據實現云端存檔，便于對系統現場隱患情況進行有效監督和統計分析。
系統平臺應能對登錄人員登錄時間、用戶名等信息進行查詢管理。
短信功能：可同步報警信息至相關聯手機（相關聯手機號碼不少于3個）
電量記錄功能：可與智能顯示用戶安裝監測點線路下每天、每月用電量，并可查詢歷史用電數據。
整套系統設備具有良好的擴展性，能夠滿足一段時期內的發展需求。根據甲方需求能夠無縫對接相關監管部門平臺
四、施工方案要求

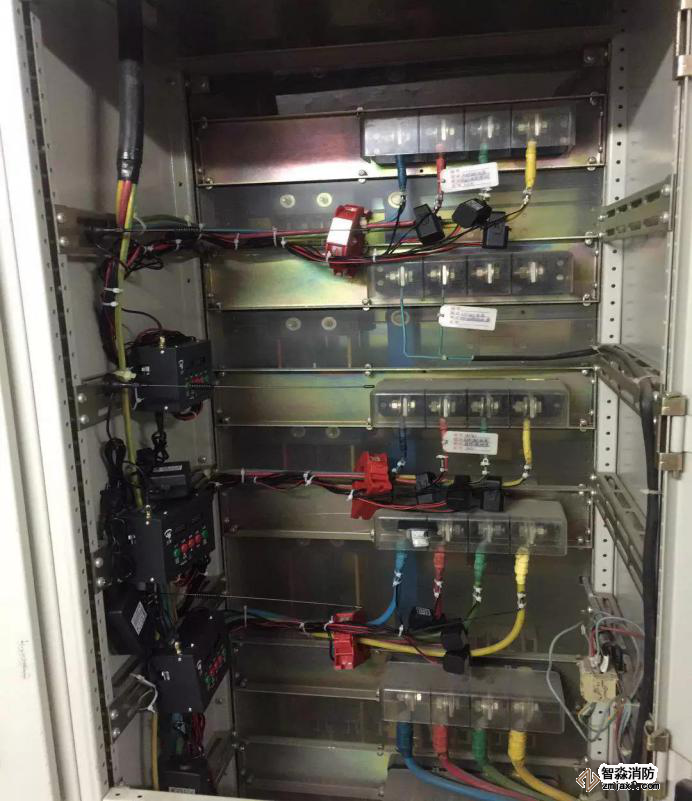

1、硬件部分：智慧用電在所監控的配電箱柜內安裝一套組合式電氣火災監控探測器（剩余電流互感器、電流互感器、溫度探測器），一套組合式電氣火災監控探測器，可監控1路漏電3路線纜溫度溫度、環境溫度、三相電流。具體安裝方式見下圖：
傳統電氣火災監測手段往往局限于線路的漏電、過載等情況，加上對隱患數據的綜合分析研判存在不足之處，因此難以發現設備本身及復雜情況下的電氣火災風險，如不能及時發現和排除報警裝置的自身故障，無法準確評估電氣設備和用電線路的安全狀態，更難以定位建筑物中的電氣風險隱患點，導致電氣設備長期處于隱患故障狀態，為日后的安全情況埋下了“定時炸彈”。
如何杜絕此類事故，未雨綢繆地排查出安全隱患？又如何在第一時間快速將隱患消除在萌芽階段？如今部分醫院、學校、幼兒園、養老機構等單位安裝的一套包括智慧用電安全監控系統就能做到這些。
正瀚消防科技有限公司是基于物聯網技術的創新型“智慧用電”城市級用電安全隱患監管服務平臺，是落實以“預防為主，防患于未然”的安全管理新理念的一種新科技管理平臺。它結合多種高端技術——互聯網+、物聯網、云計算、大數據分析等，通過物聯網傳感終端，將獲取的用電數據實時傳送至云平臺。實時采集電纜溫度、電流值、漏電值、傳輸至網絡平臺。通過對電系統的遠程實時監測，快速發現系統異常及故障，對維護和保養等工作帶來巨大幫助，可有效減少消防監管部門現場檢查次數，降低工作強度、提高工作效率。

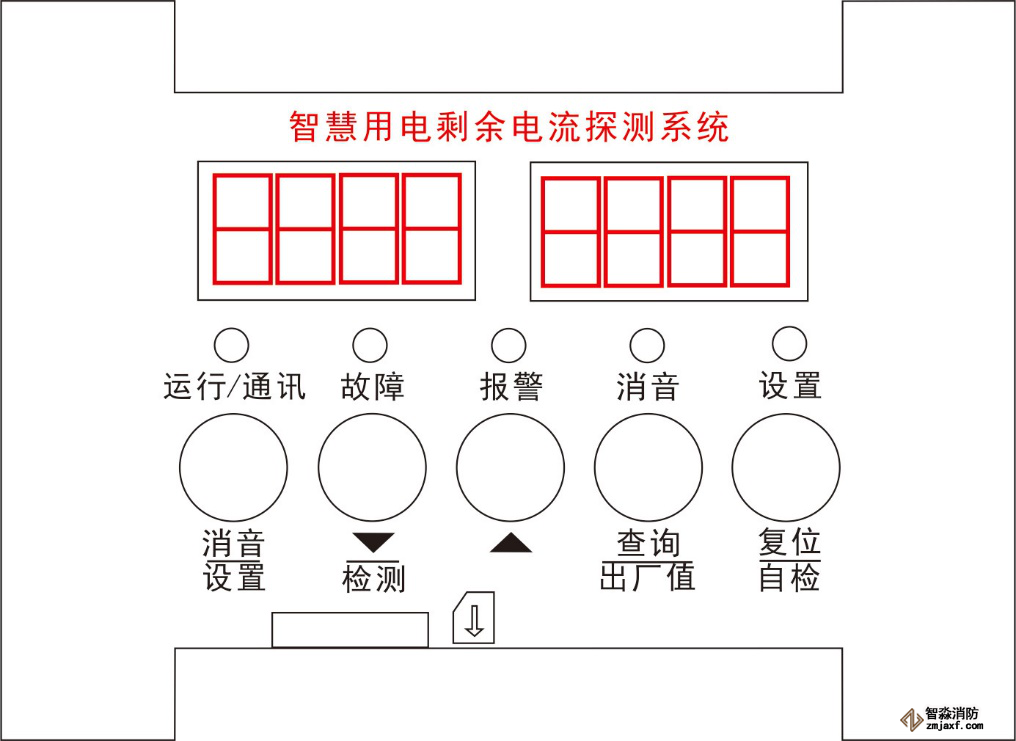

數碼管顯示：溫度顯示，電流顯示。
LED燈說明：運行（綠燈）/通訊，故障（黃）/信號，報警（紅），消音（紅），設置（綠）
按鍵：設置/消音，加/檢驗，減，查詢/出廠設置，自檢/復位

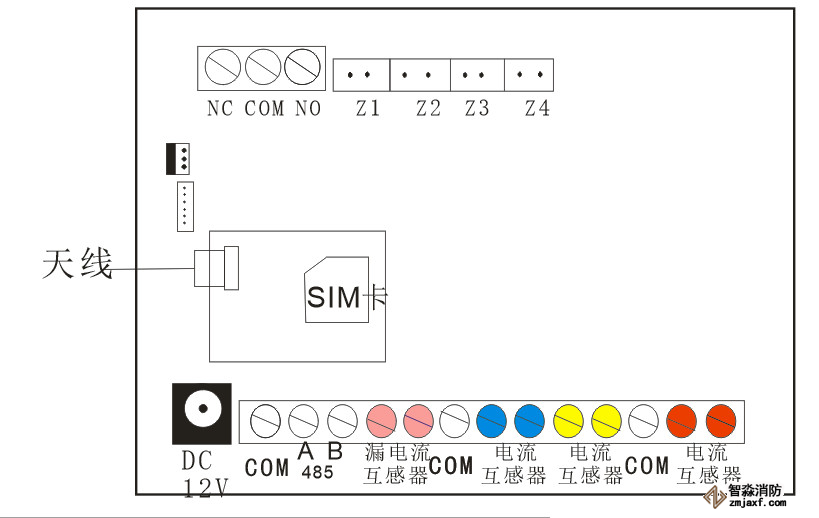

2、主板示意圖
對工程安裝施工均抽調經驗豐富的技術工人成立專業施工隊，專業隊技術完善，施工經驗豐富，便于管理，對承擔工程施工質量安全能有效控制。各施工隊之間協調由經理部統一負責。
2、處理好各方面的關系
加強與本部辦公樓物業方的聯系，及時解決設立手續及施工過程中遇到的實際困難，為施工創造良好的施工條件，確保工期有力的順利進行。
加強服務力度，不因材料供應、設備保障、試驗耽誤主要工序的施工時間。
3、精心安排、周密計劃、合理組織施工
根據合同工期和工程量，繪制工程計劃網絡圖，明確各道工序的施工開始時間與結束時間，抓好各個分部項目工程的工期控制點。
根據網絡計劃圖作每周、每日施工計劃，根據工期計劃表做好，物資材料供應計劃，勞動力進場計劃，設備進場計劃，資金運作計劃等。就整體而言，只要條件具備，施工組織安排就實行全方位上馬，確保工程按期交工，組織分段、分層、主題交叉作業，抓住關鍵工序，縮短施工工期。
4、編制切實可行的施工方案
合理的施工組織設計及施工技術措施，是工程順利施工的有力保證。工程進場后，項目部將結合實際施工現場情況重新認真的編制施工組織設計，并認真實施，所有重要工程施工將單獨指定作業指導書及質量安全技術措施，使施工組織思路明確。同時在施工前均進行技術、質量、安全交底，使有關部門明了施工意圖。做到管理不脫節，施工不盲目。施工過程中經常定量分析。完善技術方案、技術措施，加快工程進度。
5、加強計劃管理
工程施工計劃在整個工程施工中起指導作用，沒有明確的計劃、目標，工期將無法保證。因此，在施工中項目部將起到關鍵作用。施工時每天派專人計劃落實情況，并定時、定人召開現場生產會，發現問題，及時調度、協調、修正、調整做到計劃時刻處于受控狀態。管理上采取目標考核獎罰制度，將計劃執行情況 與經濟掛鉤，做到人人具有責任感、緊迫感。確保計劃的順利實施。
6、加強安全生產管理 與質量管理
“安全促生產安全出效益”項目部成立項目經理掛帥的安全生產領導小組并設置相應的職能部門、制定詳盡的管理制度對安全生產進行管理，以創造良好的施工環境，保障施工人員、甲方現場安全，從而保證，正常的生產秩序不受干擾。“百年大計質量第一”項目開工后，項目部亦成立以項目經理掛帥的項目質量管理領導小組，制定詳細的質量管理，制度及工程，質量計劃，選派具有豐富施工經驗的專業技術。人員負責質量檢驗工作并重點加強過程控制，將質量事故消滅在萌芽中，杜絕返工現象，同時認真、及時做好工序報驗工作，盡量縮短各工序之間銜接時間，以提高時間利用率。
7、項目實施方案
項目實施方案內容包括：工程前期準備、主要人員及主要工具配置說明、項目施工過程控制、項目產品知識培訓、項目驗收交接。
7.1工程前期準備
A. 項目經理任命；
B. 工程交底；
C. 開工協調會：開工前，項目經理需與甲方充分溝通，召開開工協調會，明確施工計劃，雙方分工及配合事項，例如車輛、人員安排、場館出入等，明確開工日；
D. 開工準備：
a項目經理提前檢查落實，確認工程環境及地點，確保工程安裝所需工具、輔材到位，發現問題及時協調。
b必要時提前聯絡站址出入事宜，并準備相關資質證明文件（電工證等）。
7.2 主要管理人員及主要工具配置說明
主要管理人員配置說明：
專業設備一覽表
7.3項目施工過程控制
A.環境確認：
項目經理抵達站點安裝位置后，對比工勘表，進行環境的檢查，確定安裝具體位置和線纜布放具體計劃，確保安裝條件具備，對現場環境不會造成影響，并滿足基本驗收條件。
B.工程方案：工程方案及計劃的確認。
C.開箱驗貨：協助甲方單位一起進行開箱驗貨。
項目經理在現場開箱驗貨時，如實填寫《驗收單》，并請客戶代表簽字。
D.安裝前人員技術培訓：
對于新開工并且安裝人員為初次進場進行設備安裝的情況，督導需要對人員進行現場安裝規范、工藝、行為及安全培訓，確保工程質量和安全施工。
E.硬件安裝調測、文明施工：
項目經理在組織施工隊伍進行現場作業時，需要嚴格遵守合同約定的安裝規范及工藝要求，做好現場管理，施工人員需要嚴格遵守甲方相應的行為規范。
F.硬件安裝驗收：
安裝完畢后需要項目經理進行安裝驗收，驗收項目包括：安裝工藝、安裝質量、輔材品牌及規格、上電檢查、信號測試、現場衛生清理等。
G.現場清點：
安裝工作結束后，項目進行現場工具、材料的清點工作，確定安裝過程耗費的設備、主材、輔材數量，填寫《安裝記錄表》。
H.進度周報：
工程需多天完成，每周工程進度需發送郵件，向甲方相關主管匯報、周知工程進展及問題。
項目經理負責監督施工人員保持安全作業及文明施工。
I.工程結束:
整理并收集工程竣工資料,必要時向甲方匯報工程實施及督導的過程及遇到問題的處理結果。
7.4項目產品知識培訓
A.產品使用；
B.平臺端及移動端知識培訓；
C.設備報警處理方式；
D.人員賬號分配；
7.5項目驗收交接：
和客戶一起對安裝情況進行現場集中驗收，確認安裝滿足安裝規范要求。
南京大飯店位于北京最繁華的王府井商業中心，是南京市政府在北京的接待中心，南京大飯店擁有百余間具四星標準的商務客房，其餐飲為在京城已享有美譽的南京精菜館美食。南京大飯店一直致力于打造高端品質，為各地的客人提供最優質的服務。
建筑中設置火災自動報警系統和設置電氣火災監控系統都是必要的。但二者又絕不是孤立的,而是相輔相成的。隨著建筑電氣系統的不斷完善與進步，電氣火災監控系統已
成為火災自動報警系統中的一個子系統。這樣,既可大大地提高防范電氣火災的高效性,又減少了經濟上的損失和人身安全。
二、豐臺區中西醫結合醫院
北京市中西醫結合醫院始建于1952年，原名“北京市永定路醫院”，1989年4月經北京市批準更名為北京市中西醫結合醫院，1994年由國家中醫藥管理局批準為北京中醫藥大學附屬中西醫結合醫院，2012年1月被國家中醫藥管理局批準為國家重點中西醫結合醫院建設單位。
安徽的主要工業區位于：合肥經濟技術開發區，安徽亳州工業園區，安徽潁上工業園區，包河經濟開發區，安徽貴池前江工業園區，安徽阜陽工業園區，安徽蒙城經濟開發區等，遍布安徽整個省。工廠的火災發生率主要在于線路的老化，電壓的不穩定，電流超載溫度過高。
火災時間：
2005年12月15日16時30分左右 火災地點：吉林省遼源市中心醫院 過火面 積;5000平方米 傷亡情況：火災造成38人死亡，138人受傷 火災原因：電氣火災（醫院配 電室內電纜短路引燃可燃物） 事件追責：遼源市中心醫院院長王紹文等13名被告人分別以 犯重大責任事故罪，生產、銷售不符合安全標準的產品罪等被判處1年至7年不等的有期徒刑。
2 相關政策文件
2017年10月10日，《關于全面推進“智慧消防、智慧用電”建設的指導意見》（公消[2017]297號）發 布意見要求，2018年底，地級以上城市建成消防物聯網遠程監控系統，目前已經建成消防物聯網 系統的城市，在2018年底，70%以上的火災高危單位和設有自動消防設施的高層建筑接入系統。
3 什么是智慧用電？

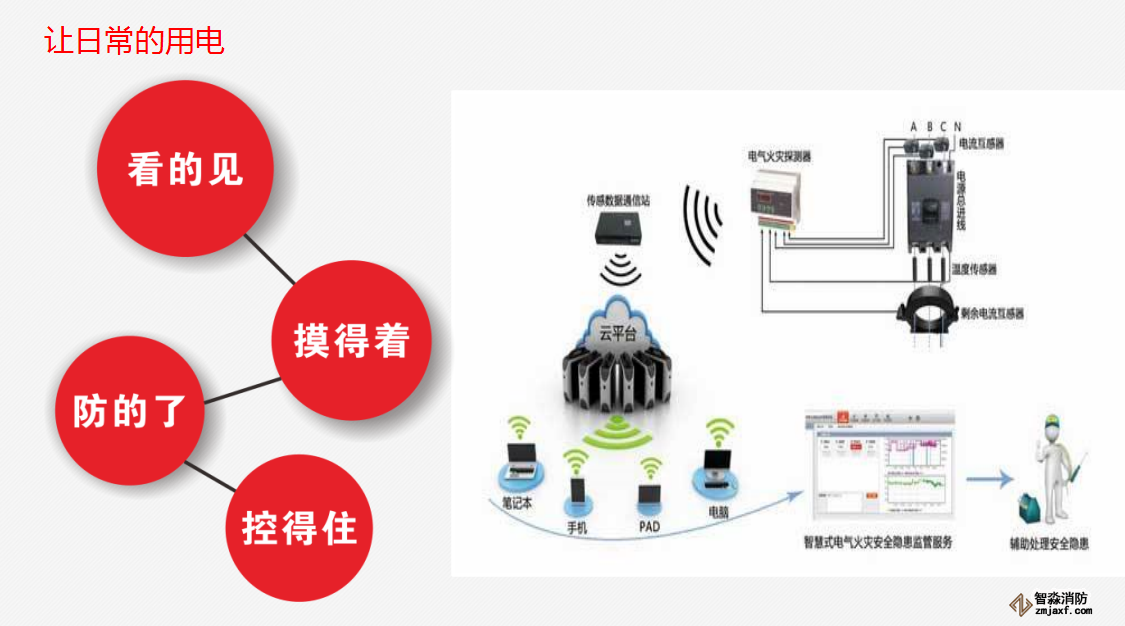

智慧 用電安是指通過物聯網技術對引發電氣火災的主要因素(導線溫 度、電流和漏電流等)進行不間斷的數據跟蹤與統計分析，實時發現電氣線路和用電設備存 在的安全隱患（如線纜溫度異常、過載及漏電流越限等），經云平臺大數據分析，即時向 安全管理人員發送預警信息，指導其開展隱患治理，達到消除潛在的電氣火災危險，實 現“防患于未然”的目的。4 電氣火災監控系統要求
隨著信息技術的高速發展，物聯網已經在智能電網、智能交通、智能物流、智能醫療、智能家居等諸多領域均已有廣泛而成熟的應用，為智慧用電的建設提供了寶貴的借鑒經驗。傳統監管方式下消防設備出現故障不能立即發現，發現之后維護狀態監督困難，消防設備種類數量繁多，人工巡檢效率低下，為火災的發生留下了較大的安全隱患。智慧用電通過物聯網技術可以實現消防設備運行狀態實時掌握，設備預警、報警自動上報并推送給維護人員，報警設備信息 統計及查詢，設備狀態報表生成等功能。做到由事發報警到事前預警的質的改變。
智慧用電系統設備從業主單位實際需求出發，形成一套行之有效的場所用配電集中監控和管理平臺，實現隨時隨地對用電安全的透明化監控管理，采集相關數據，及時發現漏電、過載、線纜溫度異常、線路老化等故障隱患，當被保護電氣線路中的被探測參數超過報警設定值時，能發出報警信號、控制信號并能顯示報警部位的系統。運用大數據、云平臺對用電、配電情況進行分析匯總，最終實現降低電氣安全事故頻率，提升單位電氣安全及能效管理效率。真正做到“智慧、安全”用電。
二、技術要求
1、系統基本組成
1）硬件（前端終端報警設備）等；
2）軟件（云平臺數據庫、pc端綜合管理平臺系統、手機app終端軟件）等；
3）預警報警功能
4）設備管理功能；
5）統計分析功能；
2、 硬件預警端
組合式電氣火災監控探測器
技術要求：
★探測器須滿足GB14287.2-2014 《剩余電流式電氣火災監控探測器》和GB14287.3-2014 《測溫式電氣火災監控探測器》的標準要求。
★探測器應能同時探測1路剩余電流、4路溫度、3相電流、3相電壓等參數值功能，且產品可靠性高，抗干擾好。
★探測器應支持相/線電壓、電流、有功/無功/視在功率、功率因數、頻率、雙向電能計量、需量、2~31次諧波的采集及計算。
★電壓、電流精度±0.5%，有功電能精度1級。
★探測器及配電應能滿足不停電安裝要求，且不得破壞原有回路斷路器、一次線纜。
探測器剩余電流精度不得低于±1%，測量值范圍不得低于20~2000mA，報警值范圍不小于20~2000mA，可調步長應為1mA及以下。并支持剩余電流預警、報警兩級設置。
★探測器溫度精度不得低于±1℃，測量值范圍不得低于0~200℃，報警值范圍不小于45～140℃，可調步長應為1℃及以下。并支持溫度預警、報警兩級設置。
★探測器應支持電流保護功能，可根據現場需要設置電流保護投退、報警定值以及報警延時等參數。并支持溫度預警、報警兩級設置。
★探測器應支持電壓保護功能，支持過壓、欠壓、缺相和不平衡報警功能，可根據現場需要設置保護投退、報警定值以及報警延時等參數。
探測器應支持自檢功能，當裝置運行異常、元器件故障、溫度探頭和剩余電流互感器連接異常（短路或斷路）時，應上報相應告警信息。
★探測器應具備事件順序記錄功能，將報警事件、故障事件、裝置斷電、開關量變位、參數修改按時間順序進行記錄，時間分辨率宜達到1ms，探測器應能記錄最近100條事件。
探測器應具備數據凍結功能，包括日凍結和月凍結，可對電能、需量數據進行凍結并記錄凍結時間。
探測器的剩余電流計算方法，應至少包括全波真有效值算法和基波算法兩種，滿足現場不同特點用電回路的需求。
★探測器應至少支持2路開關量輸入和2路開關量輸出（可驅動脫扣分離器及有線煙感接入）。
探測器應具備本地聲光報警及顯示功能，方便現場查看運行信息。探測器的本地聲音報警應可以設置為持續報警、斷續報警和無報警聲，并支持現場消音功能，方便根據現場實際情況選擇。
★探測器應具備至少1路GPRS或NB-IoT接口，應至少同時支持Modbus協議和任意一種主動上送協議（主動上送協議：定時上送采集量，當有報警時立即上傳）。探測器應另外配置1路RS-485接口。不需要為了RS-485設備單獨另配無線模塊，減少投資以及故障機率。
★探測器應支持DTU功能，方便現場其他RS-485設備通過本探測器將數據上送至云平臺。
探測器的工作電源范圍應在AC 220V±10%，安裝方式便捷。
★探測器應具備國內知名保險公司的產品責任險保險單。
電流互感器
產品要求
開合式電流互感器。
★可根據現場回路電流大小選擇不同規格互感器，規格宜分為100A、200A、400A、800A。
★額定電流IN：40mA
介電強度：一次繞組與二次繞組間可以承受2.5kV的工頻電壓，歷時1min，無擊穿或閃絡現象，漏電流<1mA
絕緣電阻：一次繞組與二次繞組之間，用500V的開路電壓進行測試，絕緣電阻不小于1000兆歐。
剩余電流互感器
產品要求
開合式剩余電流互感器，可根據現場回路電流大小選擇不同規格互感器。
過載倍數：2倍。
介電強度：一次繞組與二次繞組間可以承受3kV的工頻電壓，歷時1min，無擊穿或閃絡現象，漏電流<2mA
絕緣電阻：一次繞組與二次繞組之間，用500V的開路電壓進行測試，絕緣電阻不小于500兆歐。
溫度傳感器
產品要求
支持在電纜接頭、端子、重點發熱部件等部位接觸式安裝。
介電強度：可以承受2.5kV的工頻電壓，歷時1min，無擊穿或閃絡現象，漏電流<1mA。
絕緣電阻：用500V的開路電壓進行測試，絕緣電阻不小于100兆歐。
其他性能指標：
A電流精度±0.5%
B剩余電流測量范圍20mA～2000mA
C剩余電流精度±1%
D溫度測量范圍0℃~200℃
E溫度精度±1℃
F額定電源輸入220VAC
G電壓測量范圍90V~1.2Un
H安裝方式導軌式
三、軟件預警端
智慧用電系統平臺應能管理硬件端設備，包括終端設備的運行狀態、故障信息、地址及位置分布信等；
智慧用電系統可遠程在線對監控終端進行管理：對監控終端進行設置參數、讀取參數和軟件升級等操作。
智慧用電系統操作權限：用戶具有可靠有效的分級管理權限規定，系統平臺、app、web端應具備獨立賬號，且可以設置不同的監管服務管理權限，可按不同的權限查詢或配置相關數據，便于分級監控管理。
智慧用電系統平臺應能對事件的處理結果上傳。
預警等級劃分：將各類電氣安全監測結果按國家標準或云平臺數據進行分類，有行之有效的預警監控方法，可對故障隱患等級進行劃分；
日志分析功能：平臺應能實時記錄電流、電壓、溫度等各類監控數據正常、異常的數值，依托大數據平臺自動生成各類日志報表，并在需要時就記錄結果進行分析評價；
手機app功能：可同步接受預警終端、平臺系統的報警信息，實時查看推送的信息，有基礎的功能性模塊：如數據實時顯示監測、接收預警信息、處理故障信息、設備地圖等；
云端存儲功能：系統能將電氣安全隱患的報警處理、隱患排查、電氣信息等錄入云平臺管理，所有數據實現云端存檔，便于對系統現場隱患情況進行有效監督和統計分析。
系統平臺應能對登錄人員登錄時間、用戶名等信息進行查詢管理。
短信功能：可同步報警信息至相關聯手機（相關聯手機號碼不少于3個）
電量記錄功能：可與智能顯示用戶安裝監測點線路下每天、每月用電量，并可查詢歷史用電數據。
整套系統設備具有良好的擴展性，能夠滿足一段時期內的發展需求。根據甲方需求能夠無縫對接相關監管部門平臺
四、施工方案要求

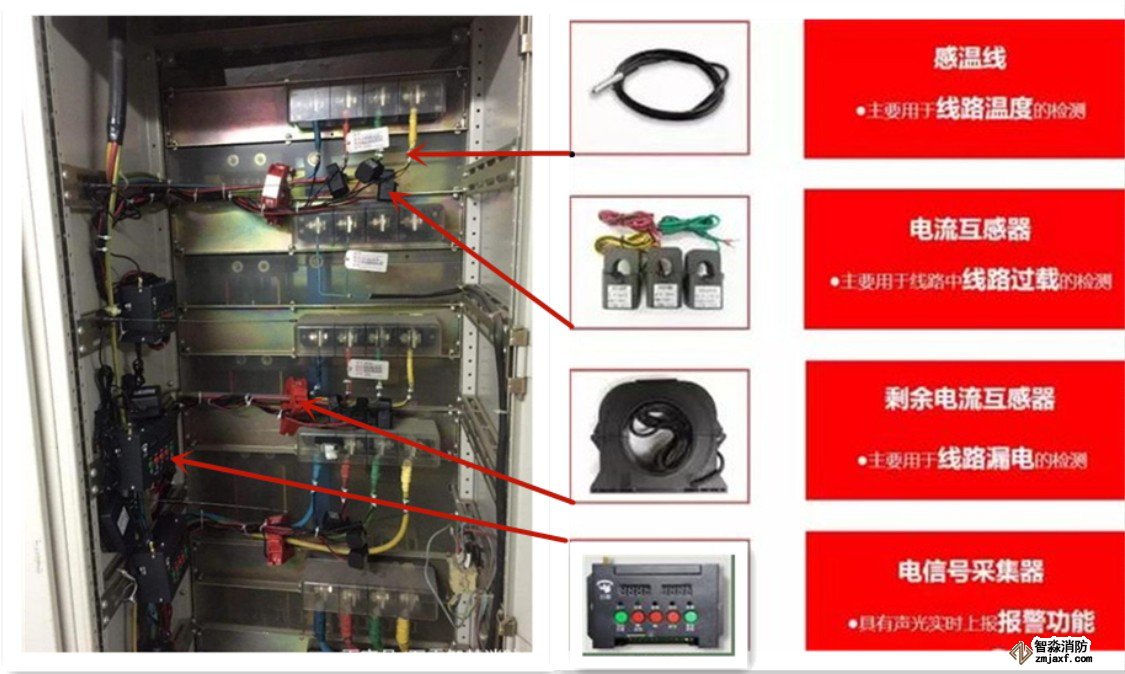

1、硬件部分：智慧用電在所監控的配電箱柜內安裝一套組合式電氣火災監控探測器（剩余電流互感器、電流互感器、溫度探測器），一套組合式電氣火災監控探測器，可監控1路漏電3路線纜溫度溫度、環境溫度、三相電流。具體安裝方式見下圖：
2、軟件部分：
2.1利用GPRS網絡將設備狀態上傳給云平臺，系統軟件平臺統計、分析、展示所檢測電氣設備實時狀態，存儲設備報警歷史記錄。，當設備出現預警及報警時，平臺推送信息給維護人員APP，維護人員錄入維修結果。

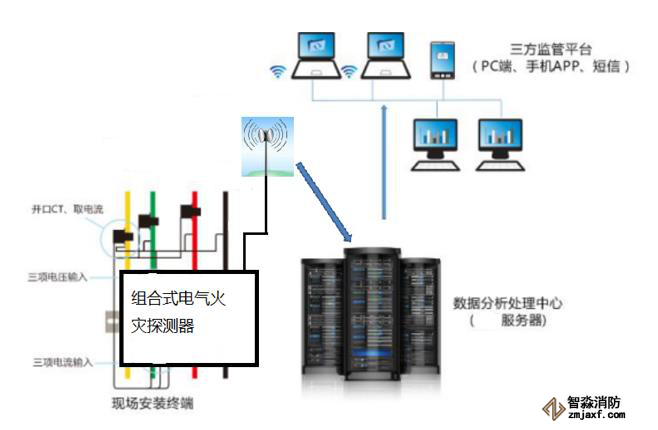

方案技術架構圖：

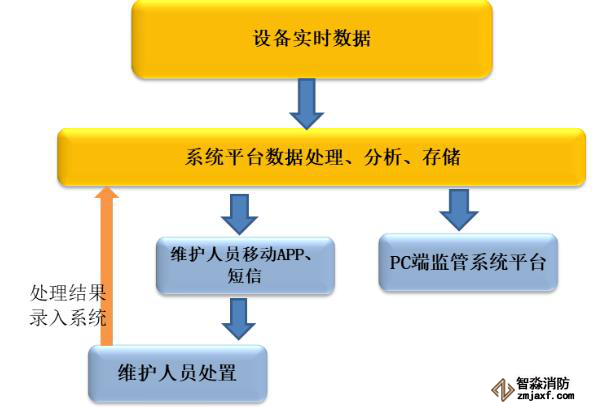

2.2. 故障設備處理流程要求
智慧消防電氣火災監控系統的特點和優勢
通過物聯網技術對引發電氣火災的主要因素(導線溫度、電流和漏電流電壓等)進行不間斷的數據跟蹤與統計分析，實時發現電氣線路和用電設備存在的安全隱患（如線纜溫度異常、過載及漏電流越限等），經云平臺大數據分析，即時向安全管理人員發送預警信息，指導其開展隱患治理，達到消除潛在的電氣火災危險，實現“防患于未然”的目的。本設備具備三相電壓監測、三相電流檢測、一路漏電流檢測、四路（八路選配）溫度檢測，多維度電量檢測缺相故障報警、錯相故障報警、過壓報警、過流報警、短路斷電、溫度報警、漏電報警等多項電氣安全隱患，有三種通讀模式選擇：485總線通訊，GPRS網絡通訊。
二、聯網設置：
插入配帶的流量卡，就可以正常使用。
1、手機下載消防CRT ,APP,掃描設備上的二維碼，將設備編號綁定到手機APP端：可以通過手機設置最高預警溫度值、報警電流、剩余電流值等。
2、手機端可以實時查看設備情況，及報警情況。
3、電腦端查看登錄www.xiaofangcrt.com公用消防管理平臺，輸入APP注冊的手機號及密碼及即可登錄。
三、產品功能參數
品名 描述
產品名稱 剩余電流火災探測主機
產品型號 WANLIN-TD70
傳輸方式 GPRS網絡流量
通訊頻率 900-1800Mhz
供電電壓 Ac220v/12v供電
報警延遲時間 0.3s~60s
電流報警設定值 1A--1000A
溫度報警設定值 0℃--140℃
剩余電流報警設定值 500mA--1000mA
環境溫度 -10℃~+60℃
相對溫度 ≤90、不凝露
產品尺寸 145*85*53MM
主要監控：線路電流、漏電、溫度
四、功能說明：
電氣火災監控系統主機自帶三路互感電流檢測，一路漏電流輸出，可接四路（八路選配）溫度傳感器、電壓值檢測（選配），可插GPRS、4G流量卡，通過流量卡實時傳輸數據到平臺服務器；簡易編程就能連平臺，直接通過手機APP綁定連接智慧用電平臺，也可以設置溫度，電流預警，可隨時翻查各線路溫度以及電流使用情況，兩路繼電器輸出，兩路485總線輸出，即可作為三相電又可作為單相電使用。

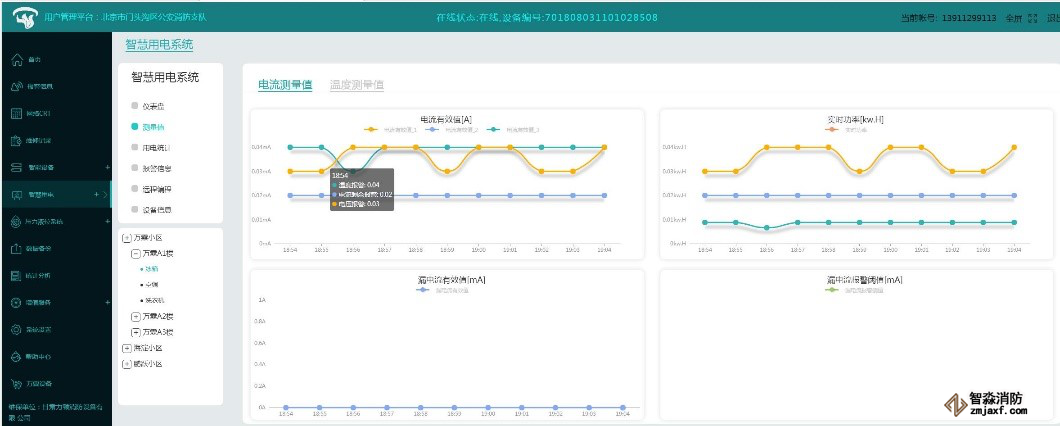

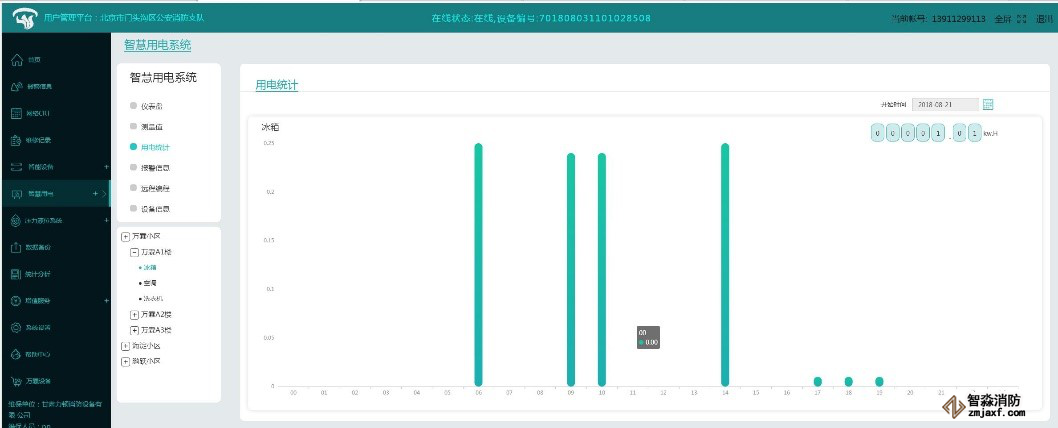

通過消防CRT云平臺可以實時查看電流、溫度、漏電電流、功率等。
1、 多級故障預警：多級故障預警機制，監測數據達到報警設定值，設備本身可即時發出聲光報警。
2、 平臺一旦監測到系統發生異常，立即以短信、自動語 音電話、手機APP消息推送報警信息。
3、 云平臺服務：進行24小時實時在線監測和統計分析，通過技術防控手段替代人力值班。
4、多種監管方式：系統支持本地監管和云監管方式，可通過PC端、手機APP、手機短信語 音等多種方式接收和了解用電安全信息，不受時間、地點限制，隨時隨地掌握用電安全狀態，
3、大數據分析: 基于云平臺存儲電氣線路的各種數據，結合大數據分析技術的應用，對電氣 安全隱患進行專業的分析。
4、消防安全隱患評估：定期提供系統運行安全隱患評估報告，幫助客戶對電氣線路安全隱患 和原因進行分析和整改。定期提供遠程“體檢”報告，指導用戶對電氣線路隱患進行排查和整 改。
5、便捷操作及維護：具備遠程復位、節點維護提醒、等窗口功能；科學決策和管 理：通過對云平臺技術的應用，建立“數據即資產”的大數據意識。
6、通過PC端、移動客戶端翻查監測設備各線路溫度以及電流使用情況；

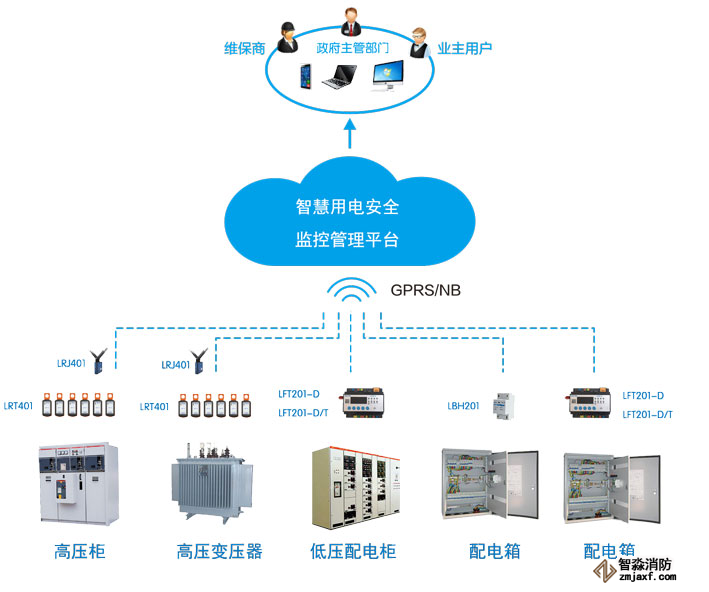

5 智慧消防物聯網通信組網結構:
結合項目特點，系統按照分層分布式，開放式、模塊化結構設 計，分為系統管理層、通信接口層、終端設備層。提高了系統的安全性、可靠性和易擴展性。
6 系統管理層:
由部署在云平臺的監控系統軟件實時管理。 通信接口層:指現場智能終端設備與云平臺主機實現數據交換的通信設備以及鏈路 終端設備層:安裝在現場的各種智能終端設備，實現現場消防數據的采集、監測、通信等功 。
7 終端產品配置-智慧用電

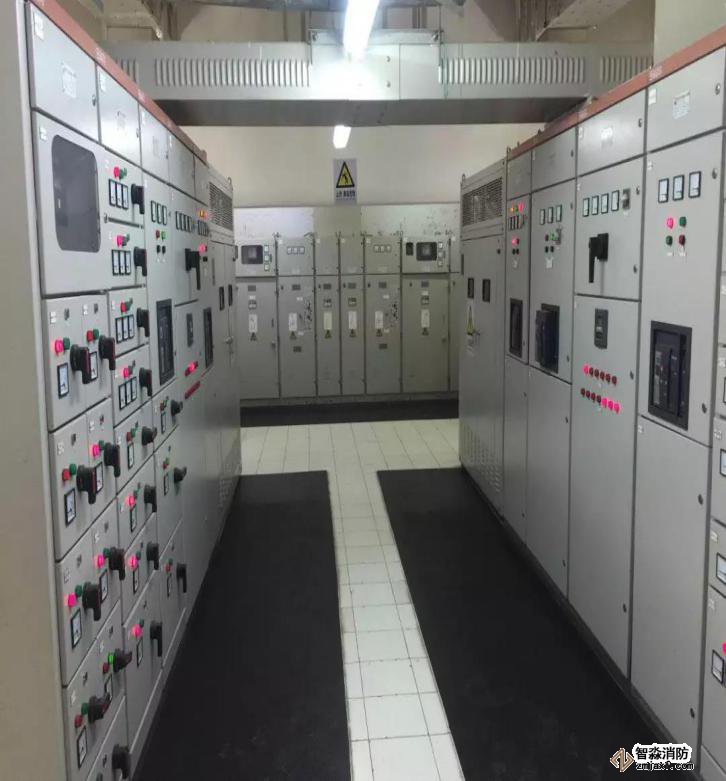

1.變配電室低壓配電出線回路，建筑或樓層配電箱;
2.空調、風機、電梯等動力配電箱、重要消防回路的進線總開關;
3.文化娛樂場所的配電電源和末端配電設備的總開關;
4．購物中心、商場、超市、小商品市場等公眾場所的配電箱總開關;
5、酒店、賓館電源干線和末端配
6.電設備的總開關;
7.國家級文物保護單位、磚木或木結構重點古建筑的電源干線和末端配電箱的總開關;
8.其他火災危險性大的電力線纜或設備需設置監控的節點。
1.變配電室低壓配電出線回路，建筑或樓層配電箱;
2.空調、風機、電梯等動力配電箱、重要消防回路的進線總開關;
3.文化娛樂場所的配電電源和末端配電設備的總開關;
4．購物中心、商場、超市、小商品市場等公眾場所的配電箱總開關;
5、酒店、賓館電源干線和末端配
6.電設備的總開關;
7.國家級文物保護單位、磚木或木結構重點古建筑的電源干線和末端配電箱的總開關;
8.其他火災危險性大的電力線纜或設備需設置監控的節點。
8 智慧化監控
電氣電纜外面有一層絕緣體，生產的過程中要加入碳酸鈣化合物，碳酸鈣會導致絕緣體老化，電氣線路就會慢慢開始漏電升溫，最后形成電氣板塊。電氣線路又是一個隱蔽工程，看不見摸不著，只有著火了才知道家里的電氣線路有問題。傳統電氣火災監測手段往往局限于線路的漏電、過載等情況，加上對隱患數據的綜合分析研判存在不足之處，因此難以發現設備本身及復雜情況下的電氣火災風險，如不能及時發現和排除報警裝置的自身故障，無法準確評估電氣設備和用電線路的安全狀態，更難以定位建筑物中的電氣風險隱患點，導致電氣設備長期處于隱患故障狀態，為日后的安全情況埋下了“定時炸彈”。
如何杜絕此類事故，未雨綢繆地排查出安全隱患？又如何在第一時間快速將隱患消除在萌芽階段？如今部分醫院、學校、幼兒園、養老機構等單位安裝的一套包括智慧用電安全監控系統就能做到這些。
9 智慧用電系統建設
正瀚消防科技有限公司是基于物聯網技術的創新型“智慧用電”城市級用電安全隱患監管服務平臺，是落實以“預防為主，防患于未然”的安全管理新理念的一種新科技管理平臺。它結合多種高端技術——互聯網+、物聯網、云計算、大數據分析等，通過物聯網傳感終端，將獲取的用電數據實時傳送至云平臺。實時采集電纜溫度、電流值、漏電值、傳輸至網絡平臺。通過對電系統的遠程實時監測，快速發現系統異常及故障，對維護和保養等工作帶來巨大幫助，可有效減少消防監管部門現場檢查次數，降低工作強度、提高工作效率。
10 智慧用電所需設備清單
| 序號 | 商品名稱 | 規格 | 單位 | 數量 | 備注 |
| 1 | 智慧用電探測主機 | 單/三相主機天線,流量卡,電源適配器 | 臺 | 33 | 二級機柜 |
| 2 | 智慧用電溫感線 | 長1.5米 | 根 | 33 | |
| 3 | 電流互感器 | 0-160A,口徑16,56*31*31CM,開口 | 只 | 30 | |
| 4 | 剩余電流互感器(圓形)開式 | 0-250A,徑65,105.5*127.5*28CM | 只 | 10 | |
| 5 | 電流互感器 | 0-400A,口徑36,86.5*60*43.5CM,開口 | 只 | 30 | |
| 6 | 剩余電流互感器(圓形) | 0-400A,口徑80,128*159*30CM,開口 | 只 | 10 | |
| 7 | 電流互感器 | 0-600A,口徑36,86.5*60*43.5CM,開口 | 只 | 60 | |
| 8 | 剩余電流互感器(圓形) | 0-630A,口徑100,154*188*32CM,開口 | 只 | 20 | |
| 9 | 云平臺 | 云平臺服務費 | 套 | 1 | |
| 10 | 智慧用電主機安裝費 | 智慧用電主機安裝費 | 臺 | 33 | |
| 11 | 流量卡 | 300M流量卡(智慧用電、4G模塊專用） | 張 | 33 |
11 產品詳細參數
1、面板顯示說明數碼管顯示：溫度顯示，電流顯示。
LED燈說明：運行（綠燈）/通訊，故障（黃）/信號，報警（紅），消音（紅），設置（綠）
按鍵：設置/消音，加/檢驗，減，查詢/出廠設置，自檢/復位
2、主板示意圖
| 一、項目要求及技術需求 | |||||||
| （一）電氣火災智能傳感終端 | |||||||
| 序號 | 采購內容 | 項目要求及技術需求 | |||||
| 1 | 電氣火災智能傳感終端 | 規格及型號 | |||||
| 數量及單位 | 33臺 | ||||||
| 用 途 | |||||||
|
技術 需求 |
功能 要求 |
必要 功能 |
|||||
|
輔助 功能 |
|||||||
|
性能及 技術指標 |
主要 技術指標 |
1、工作電壓 AC100~240V 2、工作溫度 -20~60℃ 3、工作濕度 10%~90%RH，無凝露 4、功率 <3W 5、通訊方式 GPRS 6、溫度報警設定值 50~140℃ 7、漏電報警設定值 50~1000mA 8、防護等級 IP61 9、電流報警設定值 0~400A 10、報警反應時間 <15s 11、漏電 0~1000mA 誤差<1% 12、電流 0~800A 誤差<1% 13、溫度 0~150℃ 誤差<2% 14、工作頻段470~510MHz，GFSK調制 視距傳輸 ≤800m（天線總高度>31.5cm，線長3m) 15、具有SPD接口。 16、網絡化調試管理能力，可以集中統一管理； 17、通過網絡輸出更多的檢測信息,支持構建其他需要流量的系統； 18、提供開關量聯動接口、485協議接口。 |
|||||
|
次要 指標 |
|||||||
|
質量 標準 |
符合國家及行業標準 | ||||||
| 驗收條件及標準 | 貨到驗收 | ||||||
| 驗收方法及方案 | |||||||
| 2 | 電流傳感器 | 規格及型號 | |||||
| 數量及單位 | 140個 | ||||||
| 用 途 | |||||||
|
技術 需求 |
功能 要求 |
必要 功能 |
|||||
|
輔助 功能 |
|||||||
| 性能及技術指標 |
主要 技術指標 |
1、微型開合式電流互感器 2、規格：30A/10mA、80A/27mA 、120A/40mA、400A/133mA |
|||||
|
次要 指標 |
|||||||
|
質量 標準 |
符合國家及行業標準 | ||||||
| 驗收條件及標準 | 貨到驗收 | ||||||
| 驗收方法及方案 | |||||||
| 3 | 溫度傳感器 | 規格及型號 | |||||
| 數量及 單 位 | 132條 | ||||||
| 用 途 | |||||||
|
技術 需求 |
功能 要求 |
必要 功能 |
1、導線溫度探測； 2、配電箱內環境溫度探測； |
||||
|
輔助 功能 |
|||||||
| 性能及技術指標 |
主要 技術指標 |
1、規格：長L≧2000mm；外徑D≦5.0mm 2、測量范圍：0~125℃ 誤差<2% |
|||||
|
次要 指標 |
|||||||
|
質量 標準 |
符合國家及行業標準 | ||||||
| 驗收條件及標準 | 貨到驗收 | ||||||
| 驗收方法及方案 | |||||||
| 4 | 剩余電流傳感器 | 規格及型號 | |||||
| 數量及單位 | 40個 | ||||||
| 用 途 | |||||||
|
技術 需求 |
功能 要求 |
必要 功能 |
1、剩余電流監測； | ||||
|
輔助 功能 |
|||||||
| 性能及技術指標 |
主要 技術指標 |
1、口徑規格：45mm、65mm、80mm 2、額定頻率50-60Hz 3、環境溫度-30℃~70℃，最高耐溫120℃ l 4、海拔高度≤3000m l 5、工頻耐壓3000V/1min 50Hz |
|||||
|
次要 指標 |
|||||||
|
質量 標準 |
符合國家及行業標準 | ||||||
| 驗收條件及標準 | 貨到驗收 | ||||||
| 驗收方法及方案 | |||||||
| 5 | GPRS天線 | 規格及型號 | |||||
| 數量及單位 | 33條 | ||||||
| 用 途 | |||||||
|
技術 需求 |
功能 要求 |
必要 功能 |
1、收發移動、聯通、電信三大網絡運營商2G及4G網絡GPRS信號； | ||||
|
輔助 功能 |
|||||||
| 性能及技術指標 |
主要 技術指標 |
1、工作電壓220V 2、信號線長度2米 |
|||||
|
次要 指標 |
1、GPRS天線、導線一體，能直接連接終端 | ||||||
|
質量 標準 |
符合國家及行業標準 | ||||||
| 驗收條件及標準 | 貨到驗收 | ||||||
| 驗收方法及方案 | |||||||
| 6 | 終端安裝箱 | 規格及型號 | |||||
| 數量及單位 | 33個 | ||||||
| 用 途 | |||||||
|
技術 需求 |
功能 要求 |
必要 功能 |
|||||
|
輔助 功能 |
|||||||
| 性能及技術指標 |
主要 技術指標 |
1、300mm*250mm*200mm 2、配電箱及配套材料（含安裝等） |
|||||
|
次要 指標 |
|||||||
|
質量 標準 |
符合國家及行業標準 | ||||||
| 驗收條件及標準 | 貨到驗收 | ||||||
| 驗收方法及方案 | |||||||
| 7 | 電源線 | 規格及型號 | |||||
| 數量及單位 | 66 m | ||||||
| 用 途 | |||||||
|
技術 需求 |
功能 要求 |
必要 功能 |
|||||
|
輔助 功能 |
|||||||
| 性能及技術指標 |
主要 技術指標 |
1、銅芯聚氯乙烯絕緣聚氯乙烯護套軟電纜。一根電纜采用3芯包裝，每根銅芯的橫截面面積為1.0mm² 2、每套設備電源線2米 3、RVV3*1.0mm² |
|||||
|
次要 指標 |
1、三叉電源線，可直接連接終端為終端供電 | ||||||
|
質量 標準 |
符合國家及行業標準 | ||||||
| 驗收條件及標準 | 貨到驗收 | ||||||
| 驗收方法及方案 | |||||||
| 8 | 硬阻燃塑料管 | 規格及 型 號 | |||||
| 數量及 單 位 | 66 m | ||||||
| 用 途 | |||||||
|
技術 需求 |
功能 要求 |
必要 功能 |
|||||
|
輔助 功能 |
|||||||
| 性能及技術指標 |
主要 技術指標 |
1、Φ20 2、PVC材質 |
|||||
|
次要 指標 |
|||||||
|
質量 標準 |
符合國家及行業標準 | ||||||
| 驗收條件及標準 | 貨到驗收 | ||||||
| 驗收方法及方案 | |||||||
| 二、商務要求表 | |||||||
| 質保期 | 自所有貨物驗收合格后不少于一年的免費保修（本項目有特殊要求的，按要求質保）。定期回訪；按國家規定和廠家承諾實行“三包”。 | ||||||
| 售后技術服務要求 |
1.投標人須制定技術服務條款及實施辦法，并明確售后服務措施；質量保證期內中標方必須每年至少一次到現場進行一次免費維護及提供技術服務；須提供質保期滿后的措施； 2.中標供應商對采購方維修或維護要求應在1小時內作出響應，提出處理意見，如果需要現場服務的，保證技術人員在12小時內到達現場；保修期后供應商在接到通知的48小時內作出響應，提出處理意見，如果需要現場服務的，保證技術人員在2個工作日內到達現場。如需更換零配件及消耗品，不超過10天（自然日）。如發生非用戶導致的重大損壞，在設備更換或維修正常工作后延長相應時間的保修期。設備在運輸過程中出現損壞的，由供應商負責該損壞設備的更換或維修； 3.中標供應商負責對采購方技術人員進行培訓，培訓產生的所有費用包含在本項目報價中，采購人不另行增加任何費用；培訓費用包括交通費、住宿費、伙食費等。 |
||||||
| 報價要求 |
1、報價須包含送貨上門、安裝調試、現場技術、使用培訓、售后服務、驗收檢驗及稅金等費用。 2、中標供應商負責對采購方技術人員進行培訓，培訓產生的所有費用包含在本項目報價中，采購人不另行增加任何費用；培訓費用包括交通費、住宿費、伙食費等。 |
||||||
| 交貨時間及地點 |
1、交貨時間：自中標通知書要求簽訂合同之日起90日內安裝調試完畢驗收合格并交付使用。 2、交貨地點：北京市（采購人指定地點）。 |
||||||
| 付款方式 | 本項目無預付款，所有貨物貨到現場并安裝完畢驗收合格后支付合同金額95%，剩余5%作為質保金，質保期滿后15天內一次性付清剩余款項（無息）。 | ||||||
| 履約保證金 | 履約保證金為合同總金額的5%，在合同簽訂前交到采購人財務管理部門，在項目安裝驗收合格后，由采購人書面通知其財務管理部門，于五個工作日內將該履約保證金全部退還中標人（均不計利息）。中標人未按合同履約（按時交付）或不按投標文件承諾提供服務的，履約保證金不予退還，由財務管理部門將該筆履約保證金轉交采購人。 | ||||||
| 備品備件及耗材等要求 | 無 | ||||||
| 售后服務保障或維修響應時間要求 | 在使用過程中發生質量問題或故障，1小時內響應，接通知后12小時內到達現場處理，一般故障處理時限不超過24小時修復，重大故障處理時限不超過72小時修復。 | ||||||
| 其他要求 |
1、投標人提供的硬件設備及軟件的技術參數、配置和性能指標必須為真實有效，在正式交貨前須提供所投貨物生產制造廠商的供貨證明書原件。并提供一套設備進行預安裝，如有提供虛假材料謀取中標的，按政府采購相關法規處罰，并追究其相應的法律責任。 2、本項目依據《柳州市智慧城市發展規劃綱要（2011-2020年）》文件要求，“智慧消防物聯網監控平臺”須與柳州市公安局110接警平臺實現數據共享功能，故投標人投標文件中必須提供設計方案及實現數據共享功能承諾函，否則投標無效，如有提供虛假材料謀取中標的，按政府采購相關法規處罰，并追究其相應的法律責任。 3、投標產品必須是按廠家標準配置的整套全新，具備正規合法經銷渠道的，符合國家各項有關質量標準的合格產品。相關部件及服務滿足以上各項要求。若產品在運輸過程中損壞或擦傷須無償調換相同產品。 4、投標人必須提供現場踏勘報告，踏勘報告內容包括網絡設計、安裝設計（包括安裝單位CAD圖、配電箱位置、配電箱控制類型、相數、額定電流、導線規格、安裝數量等），否則投標無效。 |
||||||
12 安裝施工保證措施
多年的施工經驗實踐證明，確保工程順利進行，有一個優秀的項目管理領導班子是決定因素。為此，本公司將選派具有豐富的智慧用電工程施工組織管理能力的同志擔任項目經理，由技術工程師擔任技術負責人，項目部職能部門配備齊全，均由專業人士主持工作。對工程安裝施工均抽調經驗豐富的技術工人成立專業施工隊，專業隊技術完善，施工經驗豐富，便于管理，對承擔工程施工質量安全能有效控制。各施工隊之間協調由經理部統一負責。
2、處理好各方面的關系
加強與本部辦公樓物業方的聯系，及時解決設立手續及施工過程中遇到的實際困難，為施工創造良好的施工條件，確保工期有力的順利進行。
加強服務力度，不因材料供應、設備保障、試驗耽誤主要工序的施工時間。
3、精心安排、周密計劃、合理組織施工
根據合同工期和工程量，繪制工程計劃網絡圖，明確各道工序的施工開始時間與結束時間，抓好各個分部項目工程的工期控制點。
根據網絡計劃圖作每周、每日施工計劃，根據工期計劃表做好，物資材料供應計劃，勞動力進場計劃，設備進場計劃，資金運作計劃等。就整體而言，只要條件具備，施工組織安排就實行全方位上馬，確保工程按期交工，組織分段、分層、主題交叉作業，抓住關鍵工序，縮短施工工期。
4、編制切實可行的施工方案
合理的施工組織設計及施工技術措施，是工程順利施工的有力保證。工程進場后，項目部將結合實際施工現場情況重新認真的編制施工組織設計，并認真實施，所有重要工程施工將單獨指定作業指導書及質量安全技術措施，使施工組織思路明確。同時在施工前均進行技術、質量、安全交底，使有關部門明了施工意圖。做到管理不脫節，施工不盲目。施工過程中經常定量分析。完善技術方案、技術措施，加快工程進度。
5、加強計劃管理
工程施工計劃在整個工程施工中起指導作用，沒有明確的計劃、目標，工期將無法保證。因此，在施工中項目部將起到關鍵作用。施工時每天派專人計劃落實情況，并定時、定人召開現場生產會，發現問題，及時調度、協調、修正、調整做到計劃時刻處于受控狀態。管理上采取目標考核獎罰制度，將計劃執行情況 與經濟掛鉤，做到人人具有責任感、緊迫感。確保計劃的順利實施。
6、加強安全生產管理 與質量管理
“安全促生產安全出效益”項目部成立項目經理掛帥的安全生產領導小組并設置相應的職能部門、制定詳盡的管理制度對安全生產進行管理，以創造良好的施工環境，保障施工人員、甲方現場安全，從而保證，正常的生產秩序不受干擾。“百年大計質量第一”項目開工后，項目部亦成立以項目經理掛帥的項目質量管理領導小組，制定詳細的質量管理，制度及工程，質量計劃，選派具有豐富施工經驗的專業技術。人員負責質量檢驗工作并重點加強過程控制，將質量事故消滅在萌芽中，杜絕返工現象，同時認真、及時做好工序報驗工作，盡量縮短各工序之間銜接時間，以提高時間利用率。
7、項目實施方案
項目實施方案內容包括：工程前期準備、主要人員及主要工具配置說明、項目施工過程控制、項目產品知識培訓、項目驗收交接。
7.1工程前期準備
A. 項目經理任命；
B. 工程交底；
C. 開工協調會：開工前，項目經理需與甲方充分溝通，召開開工協調會，明確施工計劃，雙方分工及配合事項，例如車輛、人員安排、場館出入等，明確開工日；
D. 開工準備：
a項目經理提前檢查落實，確認工程環境及地點，確保工程安裝所需工具、輔材到位，發現問題及時協調。
b必要時提前聯絡站址出入事宜，并準備相關資質證明文件（電工證等）。
7.2 主要管理人員及主要工具配置說明
主要管理人員配置說明：
| 序號 | 姓 名 | 性別 |
文化 程度 |
項目任職 | 從 事 專 業 | 從事現專業時間（年） |
| 1 | 胡世春 | 男 | 大專 | 技術 | 消防工程 | 8 |
| 2 | 胡世亮 | 男 | 大專 | 技術 | 消防工程 | 8 |
| 3 | 李玉琦 | 男 | 大專 | 技術 | 消防工程 | 8 |
| 4 | ||||||
| 5 |
專業設備一覽表
| 序號 | 設 備 名 稱 | 精度等級 | 數量 |
| 1 | 鉗形電流表 | 0.5 | 5 |
| 2 | 數字式萬用表 | 0.5 | 6 |
| 3 | 手持式鋰電池電鉆 | 無要求 | 2 |
| 4 | 角磨機 | 無要求 | 2 |
| 5 | 電筆 | 無要求 | 10 |
| 6 | 一字螺絲刀 | 無要求 | 10 |
| 7 | 十字螺絲刀 | 無要求 | 10 |
| 8 | 內六方（套裝） | 無要求 | 10 |
| 9 | 直角鋼尺 | 無要求 | 10 |
| 10 | 剝線鉗 | 無要求 | 10 |
| 11 | 偏口鉗 | 無要求 | 10 |
| 12 | 尖嘴鉗 | 無要求 | 10 |
| 13 | 小型人字梯 | 無要求 | 2 |
| 14 | 黃、綠、紅、藍四種1.5平方軟線 | 無要求 | 各一卷 |
| 15 | 小型配電箱 | 無要求 | 200 |
| 16 | M3*6螺絲 | 無要求 | 1000 |
| 17 | 35毫米標準導軌 | 無要求 | 100米 |
| 18 | 絕緣軟管 | 無要求 | 20包 |
| 19 | 絕緣膠帶 | 無要求 | 20卷 |
| 20 | 軋帶 | 無要求 | 20包 |
| 21 | 絕緣手套 | 無要求 | 10副 |
| 22 | 絕緣鞋 | 無要求 | 10雙 |
| 23 | 頭燈 | ||
| 24 | 應急電源 |
7.3項目施工過程控制
A.環境確認：
項目經理抵達站點安裝位置后，對比工勘表，進行環境的檢查，確定安裝具體位置和線纜布放具體計劃，確保安裝條件具備，對現場環境不會造成影響，并滿足基本驗收條件。
B.工程方案：工程方案及計劃的確認。
C.開箱驗貨：協助甲方單位一起進行開箱驗貨。
項目經理在現場開箱驗貨時，如實填寫《驗收單》，并請客戶代表簽字。
D.安裝前人員技術培訓：
對于新開工并且安裝人員為初次進場進行設備安裝的情況，督導需要對人員進行現場安裝規范、工藝、行為及安全培訓，確保工程質量和安全施工。
E.硬件安裝調測、文明施工：
項目經理在組織施工隊伍進行現場作業時，需要嚴格遵守合同約定的安裝規范及工藝要求，做好現場管理，施工人員需要嚴格遵守甲方相應的行為規范。
F.硬件安裝驗收：
安裝完畢后需要項目經理進行安裝驗收，驗收項目包括：安裝工藝、安裝質量、輔材品牌及規格、上電檢查、信號測試、現場衛生清理等。
G.現場清點：
安裝工作結束后，項目進行現場工具、材料的清點工作，確定安裝過程耗費的設備、主材、輔材數量，填寫《安裝記錄表》。
H.進度周報：
工程需多天完成，每周工程進度需發送郵件，向甲方相關主管匯報、周知工程進展及問題。
項目經理負責監督施工人員保持安全作業及文明施工。
I.工程結束:
整理并收集工程竣工資料,必要時向甲方匯報工程實施及督導的過程及遇到問題的處理結果。
7.4項目產品知識培訓
A.產品使用；
B.平臺端及移動端知識培訓；
C.設備報警處理方式；
D.人員賬號分配；
7.5項目驗收交接：
和客戶一起對安裝情況進行現場集中驗收，確認安裝滿足安裝規范要求。
13 智慧用電系統施工案例

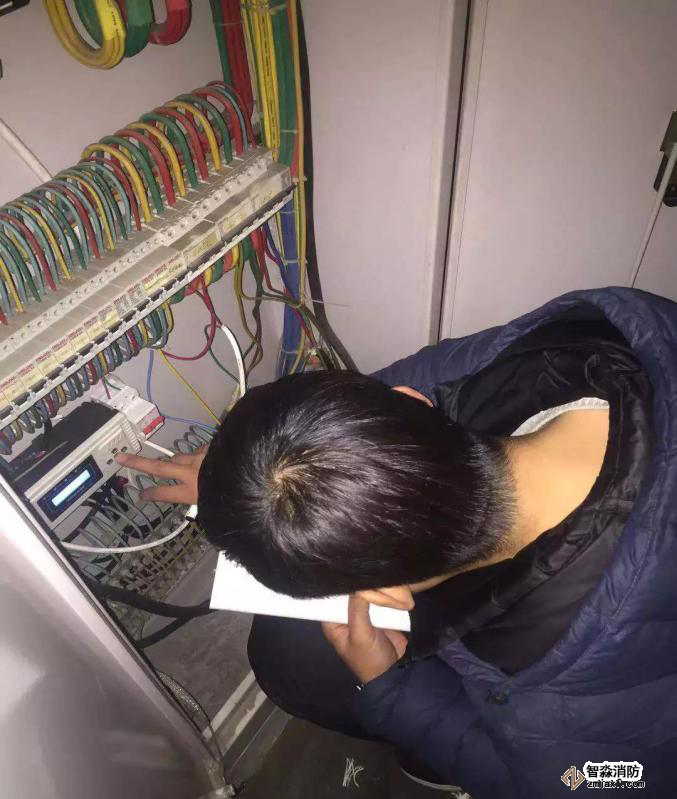

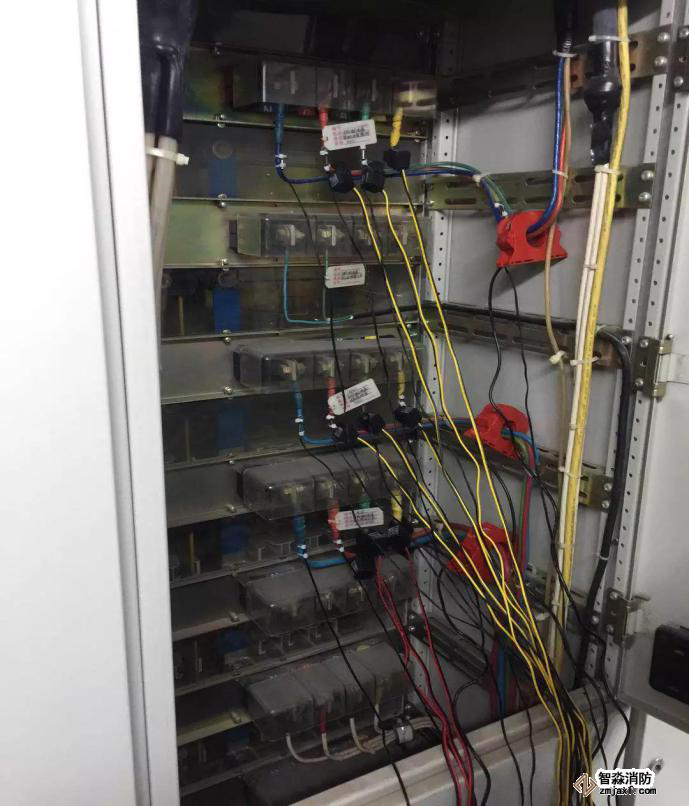

一、南京大飯店南京大飯店位于北京最繁華的王府井商業中心，是南京市政府在北京的接待中心，南京大飯店擁有百余間具四星標準的商務客房，其餐飲為在京城已享有美譽的南京精菜館美食。南京大飯店一直致力于打造高端品質，為各地的客人提供最優質的服務。
成為火災自動報警系統中的一個子系統。這樣,既可大大地提高防范電氣火災的高效性,又減少了經濟上的損失和人身安全。
二、豐臺區中西醫結合醫院
北京市中西醫結合醫院始建于1952年，原名“北京市永定路醫院”，1989年4月經北京市批準更名為北京市中西醫結合醫院，1994年由國家中醫藥管理局批準為北京中醫藥大學附屬中西醫結合醫院，2012年1月被國家中醫藥管理局批準為國家重點中西醫結合醫院建設單位。

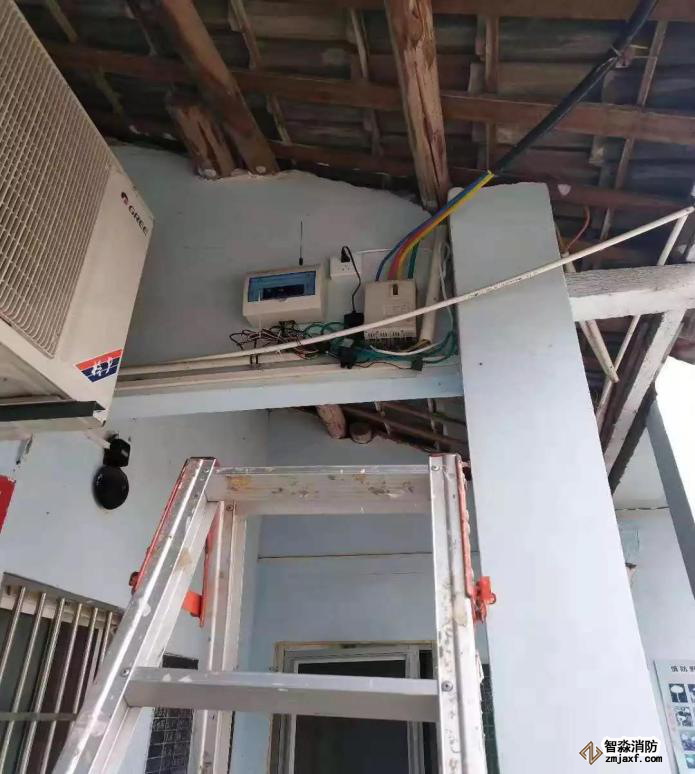

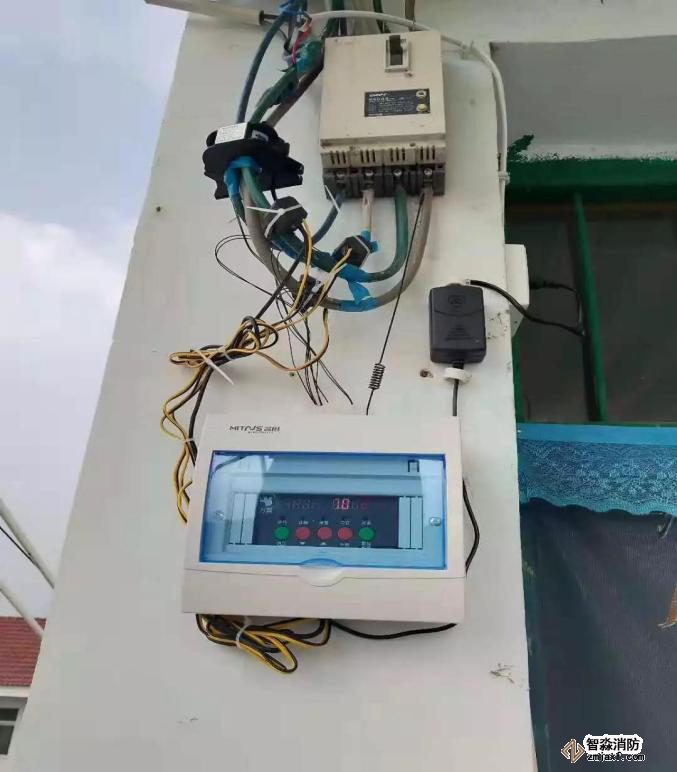

三、安徽黃山小型工廠
安徽是中國史前文明的重要發祥地，安徽襟江帶淮，沿江通海，經濟繁榮，教育發達。安徽與江蘇、上海、浙江共同構成的長江三角洲城市群已成為國際6大世界級城市群之一。2014年，獲得中國最幸福的省份榮譽，被列入中國首個新型城鎮化試點省份。2015年，安徽省正式邁入中等偏上收入的快速發展階段。安徽的主要工業區位于：合肥經濟技術開發區，安徽亳州工業園區，安徽潁上工業園區，包河經濟開發區，安徽貴池前江工業園區，安徽阜陽工業園區，安徽蒙城經濟開發區等，遍布安徽整個省。工廠的火災發生率主要在于線路的老化，電壓的不穩定，電流超載溫度過高。
蘇公網安備32058102002162號
